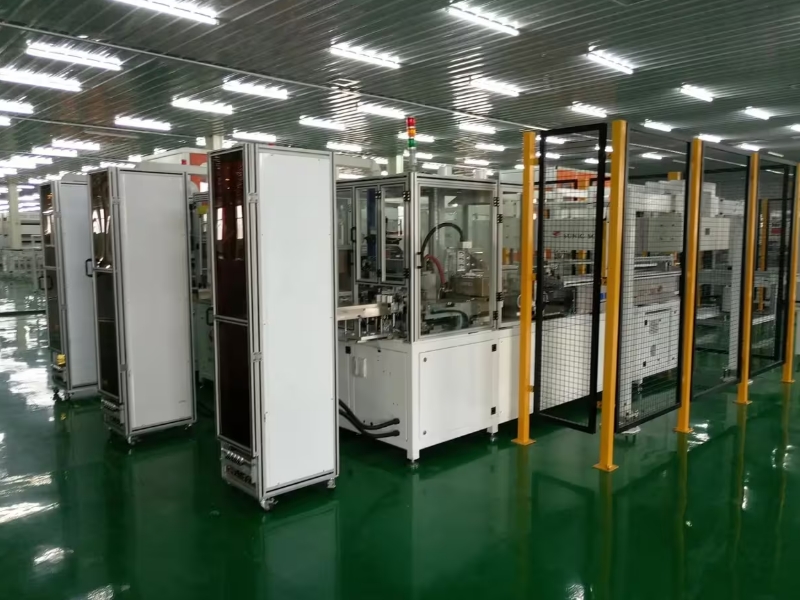

鋰電池pack生產線的基本組成和結構是什么?
在新能源領域,鋰電池pack生產線是將電芯組裝成可直接使用的電池組的關鍵設施。要搞清楚它的基本組成和結構,得從生產流程的各個環節入手。

電芯上料與檢測區
這是生產線的起始部分。電芯作為電池組的核心,其質量直接影響電池組性能。這里配備了高精度的上料設備,能精準抓取電芯并放置在指定位置。同時,有先進的檢測裝置,像內阻測試儀、電壓檢測儀等,對電芯進行初步篩選,把不符合參數要求的電芯剔除,保證進入后續環節的電芯質量過關。
電芯組裝區
在這個區域,電芯會按照設計要求進行排列和組合。常見的有串聯、并聯或者串并聯混合方式。有專門的工裝夾具,確保電芯位置準確,便于后續連接。同時,會安裝一些輔助部件,如絕緣片,防止電芯間短路,保障電池組的安全性。
焊接區
焊接是鋰電池pack生產的關鍵工序,關乎電池組的電氣連接可靠性。這里主要采用激光焊接。激光焊接能量集中,焊縫窄且美觀,熱影響區小,能減少對電芯的損害。激光焊接設備通過精準控制焊接參數,比如電流、電壓、焊接時間等,確保電芯之間以及電芯與連接片之間的焊接牢固,電阻小。
模塊檢測與組裝區
完成焊接后,會對單個電池模塊進行全面檢測,包括電性能檢測,像容量測試、充放電效率測試等,以及外觀檢測,查看是否有焊接缺陷、外殼損壞等問題。檢測合格的模塊,再進行進一步組裝,形成更大的電池組單元。這一區域還會安裝電池管理系統(BMS)的部分組件,BMS能實時監控電池組的電壓、電流、溫度等參數,保障電池組安全穩定運行。
成品檢測與包裝區
這是生產線的最后環節。對完整的鋰電池pack進行最終的性能測試,模擬各種使用場景,如高溫、低溫、過充、過放等條件下的測試,確保產品能適應不同環境。檢測合格的產品進行包裝,通常會采用防靜電包裝材料,防止靜電對電池組造成損害,然后打包待運。
鋰電池pack生產線的各個組成部分緊密配合,從電芯的篩選到成品的包裝,每一個環節都嚴格把控,共同構建起一套高效、可靠的生產體系,為新能源產業提供優質的鋰電池產品。
